一 概述

l  我司超声流量计采用速度差法，为城市供水管道及分户计量总表设计，解决了传统流量计始动流量高、小流量不计量的问题，适用于多种工业现场。

l  采用超声测流技术，通径管体设计，无压力损失，无机械转动部件。

l  可靠性高，测量不受磁铁干扰。

l  电池供电(一节电池连续工作5年以上)。

l  可选配多种输出功能，配接无线传输，可组成监测系统，监测仪表运行情况及管网运行状况。

二 主要技术参数

2.1 技术参数

2.2 流量范围

2.3 性能误差曲线

三 操作说明

超声流量计主屏显示累计流量，单位为m³。按动开关，循环显示仪表测量数据。

四 外形尺寸和重量

4.1 外观

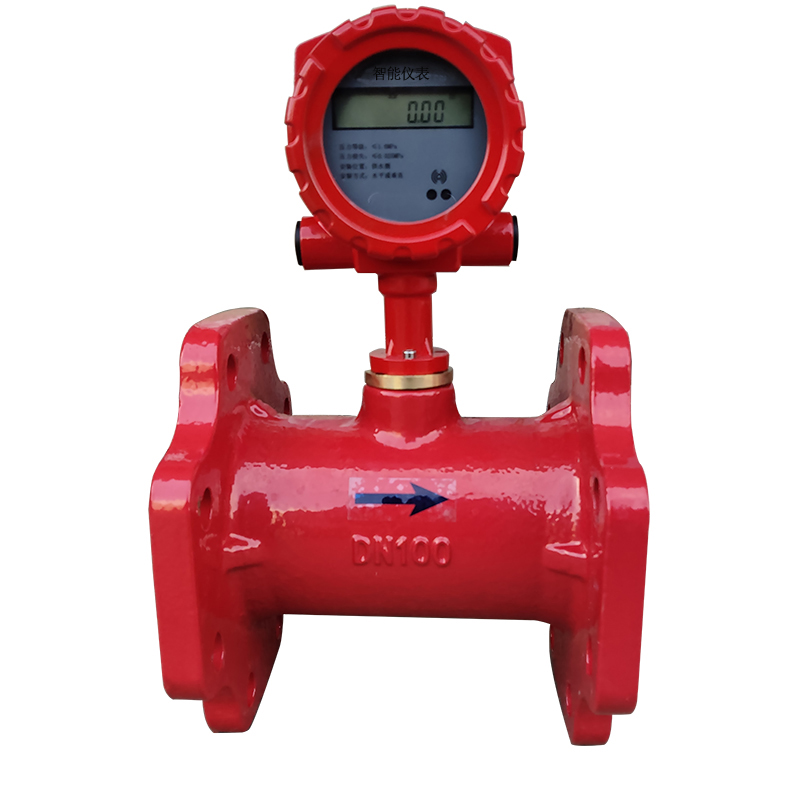

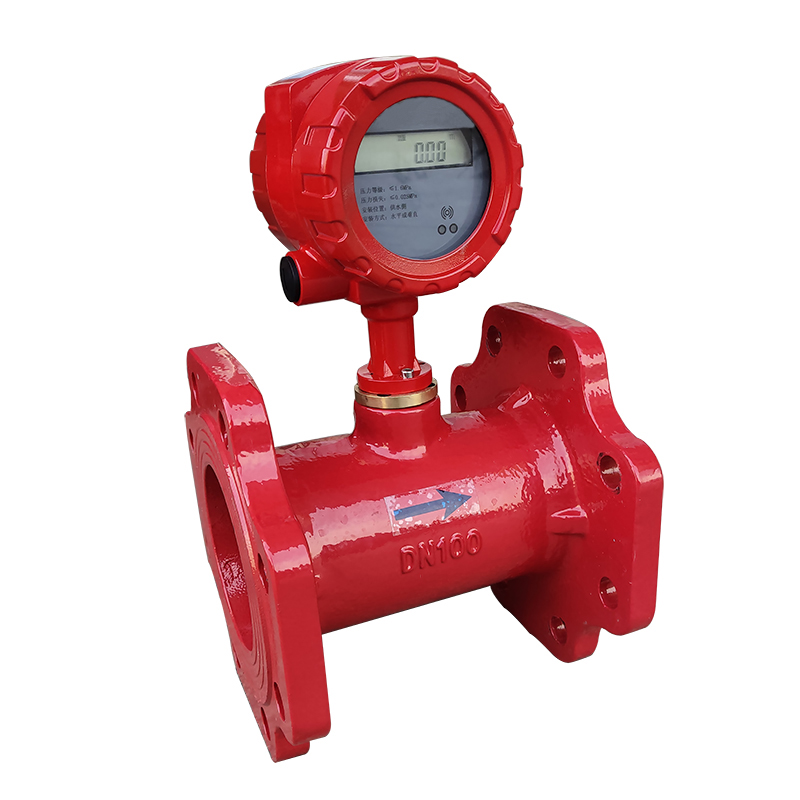

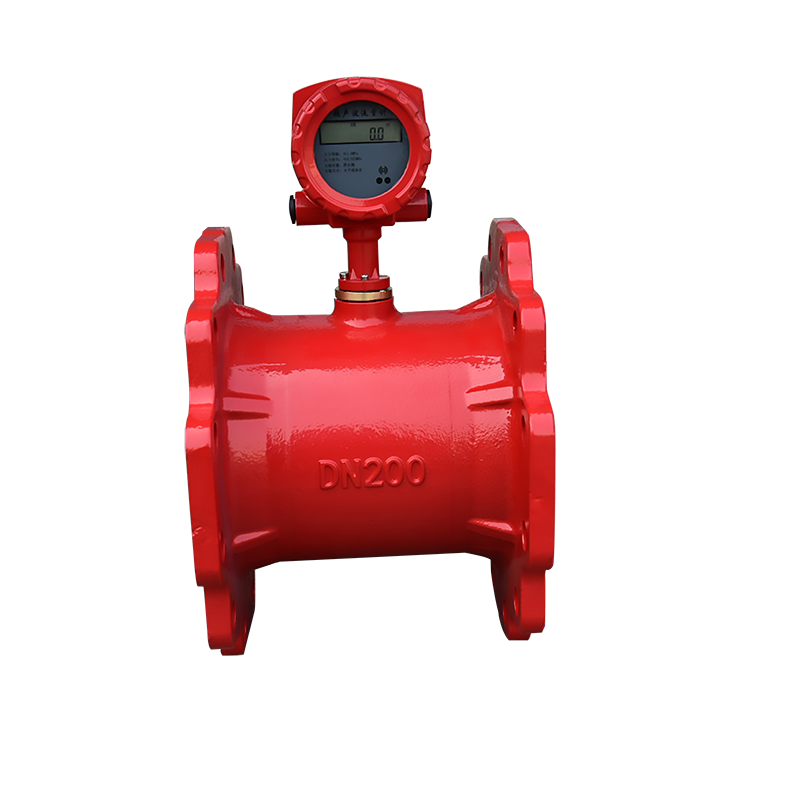

图4-1 DN50-DN300法兰连接基表外观

4.2 外形尺寸和重量

五 安装使用说明

5.1 安装与连接要求

l  所有流量计出厂前都经过严格的检验；校准、维护、更换配件和维修需

由合格的技术人员来进行，如需更多的技术支持，请与我们联系。

l  要严格按专业设计位置安装，严禁私自移动。

l  为确保仪表准确度，信号线电缆长度严禁改变。

l  流量计的铅封不能损毁，否则不予保修。

l  安装仪表前必需确保循环管路已清洗干净防止有石子等杂物在管道内。

l  流量计前后管段上建议安装有阀门，方便以后检修。

l  更换电池必须由专业人员操作。

5.2 安装注意

Ø 直管段要求

由于超声流量计的安装位置、被测管道的状态均对测量精度有很大影响，

因此选择满足下列条件的场所。

（1）上游侧10D，下游侧5D以上的直管段；若安装管道遇到缩管、扩管、

弯头等阻流连接件时，请选择合适的安装位置。

（2）上游侧30D以内，确保无扰乱流动的因素（泵、阀、节流孔等），

表5-1所示。

表5-1 直管段要求

Ø 建议安装位置

（1）选液体向上（或斜向上）流动的竖直管道，其次是水平管道，尽

量避开液体向下（或斜向下）流动的管道，防止液体不满管。

（2）安装位置不要选在管道走向的高点，防止管道内因有气泡聚集而

造成测量不正常。

图5-1 安装位置

5.3 安装

Ø 螺纹连接（小口径）

（1）将供水管在安装仪表处截开，参照外形尺寸表，留出安装仪表的位置。

图5-2 螺纹连接图1

（2）将仪表与管段同心对正，并用扳手将管道游刃与仪表螺纹连接在一起旋

紧，仪表安装完毕。

图5-3 螺纹连接图2

Ø 法兰连接

（1）将供水管在安装仪表处截开，参照外形尺寸表，留出安装仪表的位置。

图5-4 法兰连接图1

（2）将管道法兰焊接在管道上。

图5-5 法兰连接图2

（3）将仪表法兰与管道法兰中间加密封垫，中心对正，用螺栓紧固在一起。

图5-6 法兰连接图3

注意：

（1）注意密封，防止漏水！

（2）注意仪表“→”方向必须与实际水流方向一致！

（3）注意安装后不要让密封垫凸入管道内，以免影响仪表精度！

（4）仪表安装完毕后在开启管道阀门时，注意不要再仪表安装处的管道内形成负压，

以免损坏仪表！

六 更换电池

本产品采用的是3.6V锂电池，环境温度0℃～35℃时使用寿命6年以上，当仪表显示“”符号时，表示电池电量不足，需要更换，否则会造成计量数据缺失。更换电池时，必须由经过厂家指导的专业人员进行操作，或将产品寄回厂家，由厂家进行更换。更换电池后，仪表存储的“累积流量”、“累积有效运行时间”均不会丢失。

七 故障排除和售后承诺

7.1 常见故障排除

如在使用过程中，产品出现故障，请先参阅本故障排除指南。如果按照下表进行故障排除仍不能解决问题，请联系厂家或厂家正式授权的代理处。

图7.1 常见故障列表

7.2 售后服务

自您购表之日起（以原始购表凭证日期为准），凡属质量原因造成的流量计故障，整表免费保修十二个月。如不能出具正式原始购表凭证或凭证记载（日期），我们将以合同签署之日起开始计算。以下为非保修内容：

² 超声流量计各部件封印被开启；

² 超声流量计各部件被人为破坏；

² 超声流量计各部件遭暴晒、水淹、冰冻或化学污染；

² 因管道内杂质过多而导致的流量计堵塞和损坏；

² 由于搬运、移动或其他人为原因造成的部件损坏；

² 由于地震、火灾、水灾等不可抗拒力造成的损失或被盗丢失；

² 由于安装不当造成流量计损坏不属“三包”范围；

² 由于使用环境引起的产品故障；

² 超出免费保修期的超声流量计及配件。

八 退换货规定

本公司超声流量计自销售之日起（以原始购表凭证日期为准）七日内，由于非人为因素而发生的故障，用户可以选择维修、换货或退货，换货只限同型号同等配置。退换货时请保证原表所有附件完好。
